華盛電氣-大電流滑環

1.大電流滑環

什么是大電流滑環?

大電流滑環由于過的電流非常大,因此對接觸電阻以及電阻的變化率的波動要求的非常高,因?yàn)椋汗β?電流平方*電阻,只要接觸電阻有點大,那發熱的情況非常嚴重。因此,我們?cè)谥谱鞔箅娏骰h(huán)和設計大電流滑環的時候要特別注意這點,其次,大電流滑環對電壓變化的要求也非常高,在電流特別大的時候容易產生一種叫電火的效應,電火的效應的滑環的壽命以及材料的氧化等產生非常大的影響。

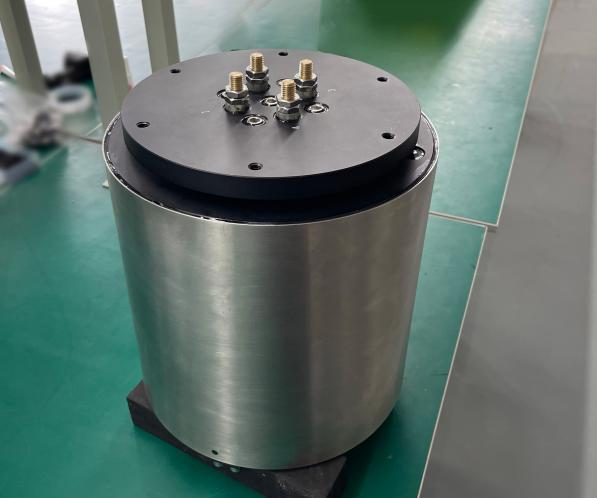

華盛電氣大電流滑環實物圖




如何制作大電流導電滑環?

傳統工藝上大電流滑環主要有面接觸和點接觸,面接觸主要指碳刷和刷片里面的環進行大面積接觸。而點接觸主要由貴金屬和纖維刷來進行接觸滑環,兩種工藝各有優缺點。纖維刷接觸環主要是靠點接觸,靠纖維刷的數量來接觸面積來確保接觸面積足夠的小。雖然說點接觸方式對導電滑環壽命的影響,是有積極效果的,但是點接觸的蔽端也就是是容易出現斷路。燒斷等情況,因此,用纖維刷點接觸的情況來設計大電流導電滑環的時候,我們一定要用導電性非常高的銀銅絲,表面鍍層要具有非常良好的導電性,要用銀,銀銅等鍍層來實現,而面接觸大電流滑環在市場占有率在70%以上,是一種比較成熟的工藝,成本相當?shù)停秉c(diǎn)是面積太大,壽命不夠長。





2.大電流滑環的特點



電流大:?jiǎn)温纷畲箅娏骺蛇_(dá)3000A

壽命可達1億轉以上

轉速高,每分鐘正常情況下500-1000轉

結構簡單 一體化結構,易安裝

環保健康無毒無污染

體積小 精度高

高可靠性 高穩定性 高性價比










3.大電流滑環的安裝方式

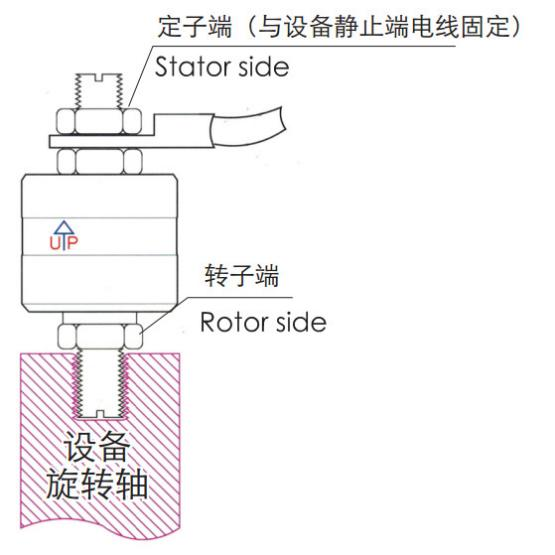

    垂直安裝


1.將轉子端順時針?lè)较驍Q進設備旋轉內螺紋孔內,固定轉子端的螺絲,使之與設備旋轉軸卡緊。

2.通過滑環定子端的螺絲將滑環定子端與設備靜止端的電線連接。

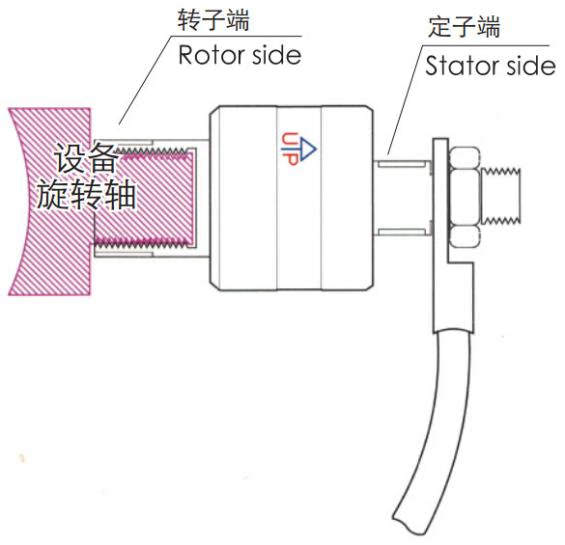

水平安裝


轉子端為外螺紋,定子端為外螺紋的安裝方法:

1.將轉子端擰進設備旋轉軸的外螺紋柱上,并擰緊。

2.通過滑環定子端的螺絲將滑環定子端與設備靜止端的電線連接。










4.大電流滑環





       1、水平鍍銅線、旋轉鍍銀線

  2、旋轉舞臺燈、電腦燈

  3、旋轉攝影機、旋轉燈箱

  4、圓形銀幕管內攝影機

  5、電纜卷筒

  6、旋轉天線

  7、半導體裝置

  8、機器人手臂

  9、加熱輥輪

     10、旋轉接頭等

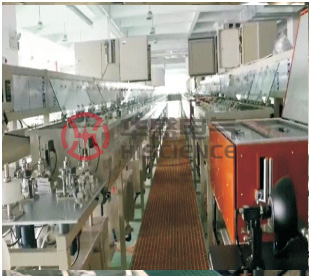

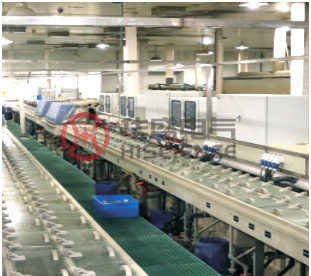

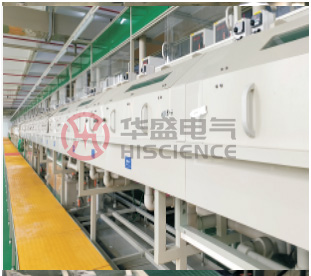

大電流滑環在電鍍行業的應用
