法蘭為轉子的帽式導電滑環安裝方式
法蘭為轉子的帽式導電滑環安裝方式
帽式導電滑環是殼體附有圓形法蘭的導電滑環的統稱，因外觀像帽子而被稱為帽式滑環。導電滑環由旋轉和靜止兩部分組成，旋轉部分使用設備的旋轉結構并與之一起運行，稱為轉子;靜止部分連接裝置的固定結構稱為定子。一般來說，滑環內圈部分是轉子，外圈部分是定子，滑環是雙向轉動的，是外圈轉動還是內圈轉動沒有什么區別，至于是外圈作轉子還是內圈作轉子，取決于滑環安裝方式。

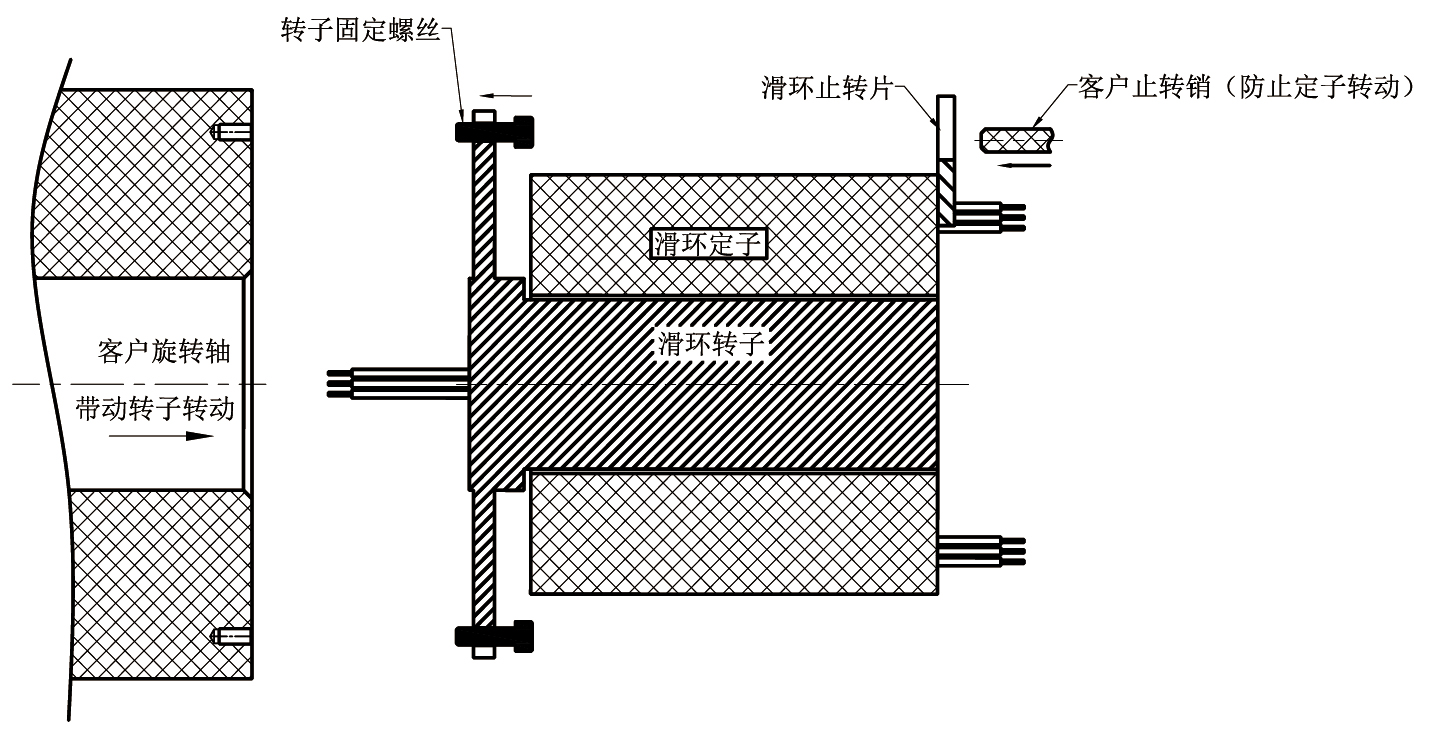

法蘭為轉子的帽式導電滑環-安裝方式平面示意圖
法蘭為轉子的帽式導電滑環-安裝方式3D示意圖
法蘭為轉子的帽式導電滑環安裝說明：
1、因為滑環轉子和定子在安裝的時候很難保證同心，建議用4個螺絲將滑環的轉子法蘭固定在轉動體（或轉動體的過渡法蘭上），鎖緊螺絲前，請確保法蘭的凸臺位置與轉動體是否保證在一個中心線上，保證一定同心度。
2、然后將止轉桿插入止轉片即可，千萬不能強行固定止轉片，否則可能會導致滑環損壞或者達不到預期使用壽命。
安裝注意事項：
1、滑環環體除了承重本身重量外，不得承重其他超過1公斤的物體，環體導線也不得承受外部拉力。
2、在滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。
3、滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4、確定固定部分的螺母不松動。
5、定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
6、滑環的定子和轉子根據實際需要可以互換，哪部分轉動，靜止都沒有關系。
